内蒙古电缆厂家关于电线电缆生产过程常见问题点以及处理办法

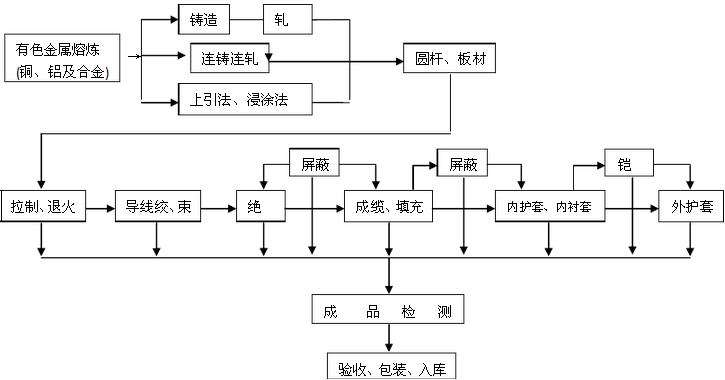

塑化不良

       塑料层表面有蛤蟆皮现象，塑料表面发乌，关有微小裂绞或没有塑化好的小颗粒。塑料的合胶缝合提不好，有一条明显的痕迹。

       塑料不良产生的大都是温度控制提过低或控制得不合适，塑料中有难塑化的树脂颗粒，操作方法当，螺杆和牵引速度太快，塑料没有完全达到塑化，造粒时塑料混合不均匀或塑料本身存在质量问题。

      消除塑化不良的方法：按工艺规定控制好温度，发现温度低要适当地把温调高，适当地控制螺杆和牵引速度，使塑料加温和塑化的时间增长，以提高塑料塑化的效果，利用螺杆冷却水，加强塑料的塑化和致密性，选配模具时，模套适当配小些，加强出胶口的压力。

表面质量

       塑料层表面质量缺陷及产生的原因，塑料材质不良，有较难塑化的树脂在没有完全塑化时被挤出，造成塑料层表面有小晶点和小颗粒，分布在塑料层表面四周。，加料时混入杂物，造成塑料层表面有杂质疙瘩。，模套承线径表面不光滑或有缺口，或因温度控制过高，有塑料中分解物堆积在模口处，造成塑料表面有痕迹。，线芯或缆芯太重，放线张紧力小，且冷却不好时，易造成塑料层起皱。

       消除方法：塑料本身造成的疙瘩，应适当提高温度，出现树脂疙瘩或塑化不良的疙瘩，要适当调高温度或降低螺杆和牵引的速度，要配合适的模具并检查承线径表面是否光滑，适当降低模口温度，产生堆积分解物后立即清除，加料时严防混入杂物，发现杂质挤出要立即清理机头，把螺杆内存胶跑净，加强线芯或缆芯放线张紧加，并适当降低牵引速度保证塑料层的完全冷却。

焦烧

       机关不的出胶口烟雾大，有强烈的刺激气味，有伴有噼啪声，塑料表面出现颗粒状烧焦物，合胶缝有连续气孔。

       产生焦烧的原因

       温度控制超高造成塑料烧焦，螺杆长期使用而滑清洗，焦烧物积存，随塑料挤出，加温埋单太长，塑料积存物长期加温，使塑料老化变质而焦烧，停车时间过长，没有清洗机头和螺杆，造成塑料分解焦烧，生产中多次换模或换料，排胶有净后造成塑料分解焦烧，机头压盖没有压紧，塑料在里面老化分解，控制温度的仪表失灵，造成超高温后烧焦。

       消除焦烧的方法

       经常地检查加温系统是否正常，定期地清理螺杆或机头，清洗时要彻底干净，按工艺规定要求加温，加温时间不宜过长，发现加温系统有及时找有关人员解决，换模或换料要及时，干净，防止杂色或存胶焦烧，调整好模具后要把模具盖压紧，防止进胶，发现焦烧应立即清洗机头和螺杆。

塑料层的尺寸超差

       因螺杆或牵引现温度发生突破，影响挤包层外径，产生塑料层的偏差，半成品的质量问题生产凹凸不均现象或塑料层有包、棱、坑等缺陷，温度控制超高时造成挤出量减少，使电缆外径空发变细，塑料层变薄，塑料层偏心，造成薄层处负差。

       产生超差的原因大多是线芯或缆芯不圆，且有蛇开，使外径变化太大，半成品有质量问题，如钢带接头不好，钢带绕包松，钢带卷边，成缆绕包带松，成缆节距不适当，钢丝突起或“骑马”，模芯配模过大或模芯口损伤，造成倒胶而产生塑料层偏心，调整模具时，调模螺杆没有拧紧，产生倒扣现而使塑料层偏心，电流表或电压表在左右摆动，造成螺杆和牵引不稳而产生超。挤塑料过程中，温升过高或加料口，过滤网部分堵塞，造成出胶时少而出现负差。

       消除超差的方法：经常测量挤包外径和检查塑料层的厚度，发现外径变化或塑料层不均匀，就立即调整，选配模具要合适，并检查模芯质量，调好模具后要拧紧模螺钉，把压盖压紧，随时观察掌握螺杆和牵引的电流表和电压表，发现不稳，及时找有关人员处理检修，温度控制要严格按工艺规定要求，注意不要把条料或其物料加入料斗内，若发现此情况要立即消除。

 产品外径粗细不均和竹节形

       由于螺杆或牵引的不稳，造成产品外径粗细不均，由于牵引突然不稳，形成塑料层挤包呈竹节形。模具选配较小，线芯或缆芯外径变化大，造成挤包的塑料层厚度不均。

       产生粗细不均和竹节形的原因多是收放线或牵引的速度不均，半成品外径变化较大，模具选配不合适，主电机转速不匀，皮带过松或打滑，致使螺杆转速不稳。

       消除粗细不均和竹节形的方法：经常检查螺杆，牵引，收放线的速度是否均匀平稳，选配模具要合适，防止倒胶现象，经常测量线芯和缆芯外径，遇变化较大的情况时，及时调整螺杆和牵引速度，开车前检查机械和电器的运转情况，发现问题立即找钳工和电工维修。

 气孔和气泡

       塑料层断面有目力可见的气孔和气泡。产生的原因局部控制温度超高，塑料受潮或有水份，停机后塑料中有多余气体没有排除，自然环境受潮。消除的方法各段温度控制要合适，发现温度超高要立即调整，防止局部温度超高，加料时要严格检查塑料质量，特是阴雨季节，发现潮温有水时，应立即停止使用，然后把潮料跑交净，在加料处增设预热装置，以驱除塑料的潮气和水份，或对塑料进行烘干使用。

其它缺陷

合胶缝合不好

       产生的原因有，控制温度较低，塑化不良，模具长期使用，造成严重磨损，机头温度控制不好，造成低温，使塑料层合胶不好机身温度控制太高，料的粘度小，挤出压力中足，机头内塑胶不密实

       消除的方法有：严格按工艺规定控制温度保证塑料的塑化良好，经常调换模具，适当提高机头的控制温度，并在机头外侧采用保温装置进行保温，适当降低螺杆和牵引的速度，使塑料塑化时间延长，达到塑料合缝的目的，增加过网，以增加压力，提高塑料的塑化程度，加长模具的承线径，增加挤出压力。

        胶节或断胶产生的原因

       导电线芯有水或有油，线芯或缆芯太重与模芯局部接触，造成温度降低，使塑料层局部冷却，造成塑料拉伸时脱节或断胶，半成品质量较差，如钢带和绕包带松套，接头不牢或过大，出现加料不及时

       消除的方法：模具选配适当放大些，特别是选配护套的模具，适当缩小模苡的长度和厚度，降低牵引速度，并适当提高机头的控制温度，挤包前严格检查线芯和缆芯的质量，对质量不合格的，待处理好再上机，对生产过程中发生的半成品质量问题，应尽量及时处理外，否则应做分头，线芯或缆芯要预热挤塑。

坑和眼产生的原因

       紧压导电线芯绞合不紧密，有空隙，线芯打弯或钢带重合，温度控制降低。

       消除方法有：绞合线芯的紧压要符合工艺规定，半成品严格检查是否符合质量要求，适当调高挤出温度。

       内蒙古欣裕华线缆有限责任公司成立于1990年10月，现位于内蒙古首府呼和浩特市金山开发区。是集研发、生产、销售电线电缆为一体的专业公司。注册资金贰亿零贰佰万元。在呼市、包头、东胜设有五个销售公司,全区特约经销商200多家。在内蒙古电线、电缆行业得到广大用户高度的支持和认可
